Доли целого более наглядно отображаются

Доли целого более наглядно отображаются посредством круговых диаграмм, чем при помощи линейчатых диаграмм или гистограмм, нормированных на 100 %. Однако когда вам нужно сравнить компоненты нескольких целых, не сомневайтесь ни минуты - используйте линейчатую диаграмму или гистограмму, нормированную на 100 %. И вот почему.

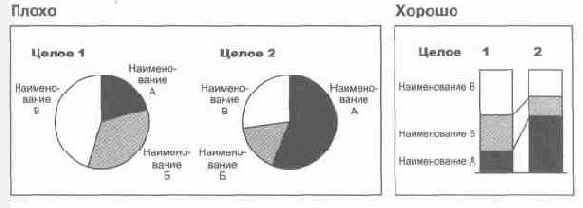

Обратите внимание на то, что надписи приходится повторять для каждой из двух круговых диаграмм. Конечно, мы можем использовать легенду. Однако в этом случае читателю придется смотреть то в легенду, то на диаграмму, чтобы понять, какой из компонентов что означает. Кроме того, хотя тени или цвета помогают зрителю различить три компонента, взгляд должен постоянно перемещаться с одной диаграммы на другую, чтобы уловить взаимосвязи.

Используя же гистограмму, нормированную на 100 %, мы можем избежать этих проблем. В данном случае надписей меньше, а взаимосвязи между соответствующими сегментами, усиленные связывающими две колонки линиями, отображены более наглядно.
